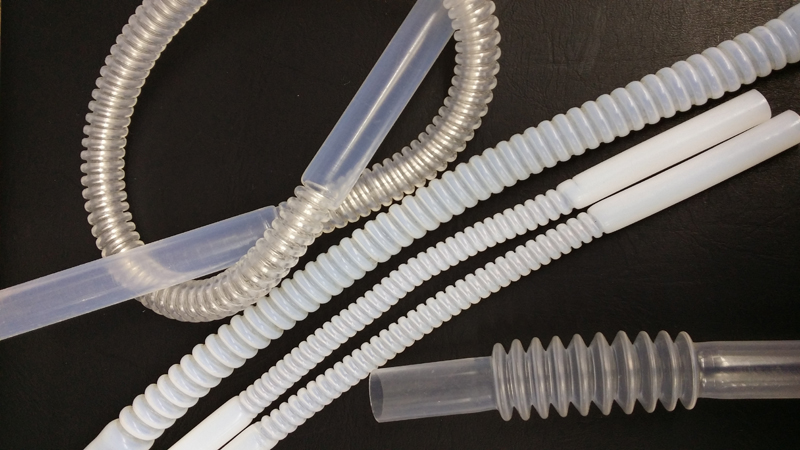

BELLOWS FLEXIBLE

특성

  • 사용온도 : 150°C(최고)까지 사용가능
  • 재질 : 불소수지 PFA
  • Flexible의 길이는 약 50%까지 수축하거나, 약 140%까지 늘릴 수 있다.
  • 굴곡 변경이 적고(내경이 약1/4) 구부려도 내경이 거의 변하지 않는다.
  • 투명성이 뛰어나 내부유체를 육안으로 확인할 수 있다.
  • PFA는 화학적 불활성이므로 유체를 오염시키지 않는 것이 특징이다.

특성표

특성표
  특 성 단 위 PFA
물리적 융점 °C 302-310
비중 - 2.12-2.17
기계적 당기는힘 MPa 24.5-34.3
늘어남 % 300-400
견고함 - D60
굴곡탄성율 GPa 0.66-0.69
열 적 최소사용온도 °C 260
열전도율 W/m'K 0.25
비열 J/g'k 1
선각장계수 10 -5/K 12
전기적 체적저항율 OMEGA -cm >10 18
절연파괴강도 KV/mm(3.2mm두께) 20
기타 급수율 % <0.03
연소성 (3.2mm두께) V -0
한계산소지수 - >95

규격표

규격표

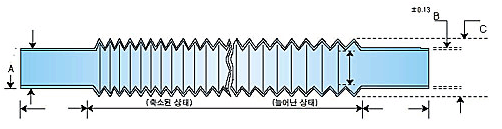

사이즈 파형부(외경) 직선부 최소굴곡반경
외경 외경
C A R
1/4" Ø8 6.4 12.7
3/8" Ø11 9.5 22.2

이 표의 치수는 표준치입니다.
최대 길이는 3.5m입니다.
직선부 길이는 조정 가능합니다(표준 50mm~70mm)
최소 수량은 3EA 이상입니다.
주의사항: FLEXIBLE의 표준길이와 공급시의 길이는 차이가 있을 수 있으며
이는 FLEXIBLE이 가지는 신축성 때문이고 길이는
비교적 용이하게 조절 가능하며 배관의 자재성도 좋아집니다.
