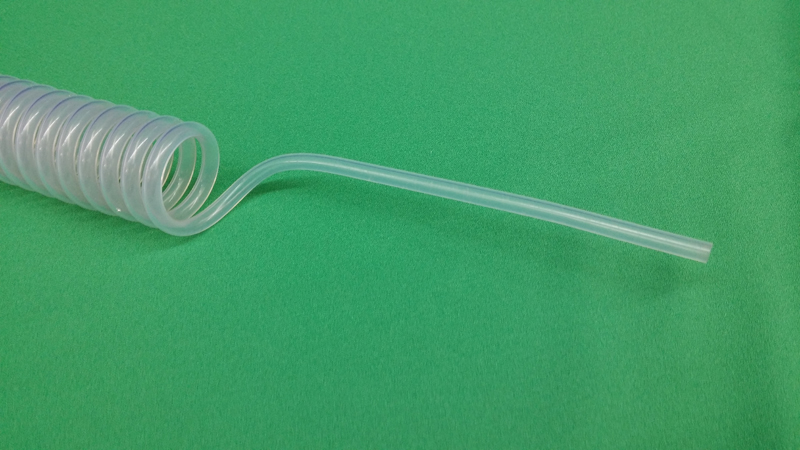

COIL HOSE

특성

  • 용도 : 약품 및 GAS 배관, DI GUN
  • 재질 : 불소수지 PFA, PTEE TUBE를 COILING한 것임
  • 특성 : 필요한 길이를 좁은 장소에 설치할 수 있으며 고정부와 운동부와의 거리가 짧은 경우 또는 움직임이 많은 설비의 조인트 배관에 유용합니다.

규격

[mm 사이즈]

COIL HOSE 규격표
규 격
mm		 튜 브 치 수
m/m		 A 외경
m/m		 권 수 권 선 부 길 이
mm 		L 길이
mm		 신장
범위
M		 내 압 력
kgf/cm2
S4 4D 2D 약 30A 25 약 100L 150 1 15
S6 6 4 약 45 27 약 160 150 1 15
S8 8 6 약 55 24 약 190 150 1 15
S10 10 8 약 60 20 약 200 150 1 15
S12 12 10 약 85 15 약 180 150 1 15

[inch 사이즈]

COIL HOSE 규격표
규 격
mm		 튜 브 치 수
m/m		 A 외경
m/m		 권 수 권 선 부 길 이
mm 		L 길이
mm		 신장
범위
M		 내 압 력
kgf/cm2
S1/8 3.2D 1.6D 약 30A 20 약 100L 100 1 15
S1/4 6.4 4.0 약 45 27 약 170 500 1 15
S3/8 9.5 6.4 약 55 20 약 200 500 1 10
S1/2 12.7 2.5 약 85 14 약 180 500 1 10

* 규격외 Size도 제조 가능 (3/4", 1"까지)
