건너뛰기 메뉴
주메뉴로 바로가기
본문으로 바로가기
하단으로 바로가기

테프론

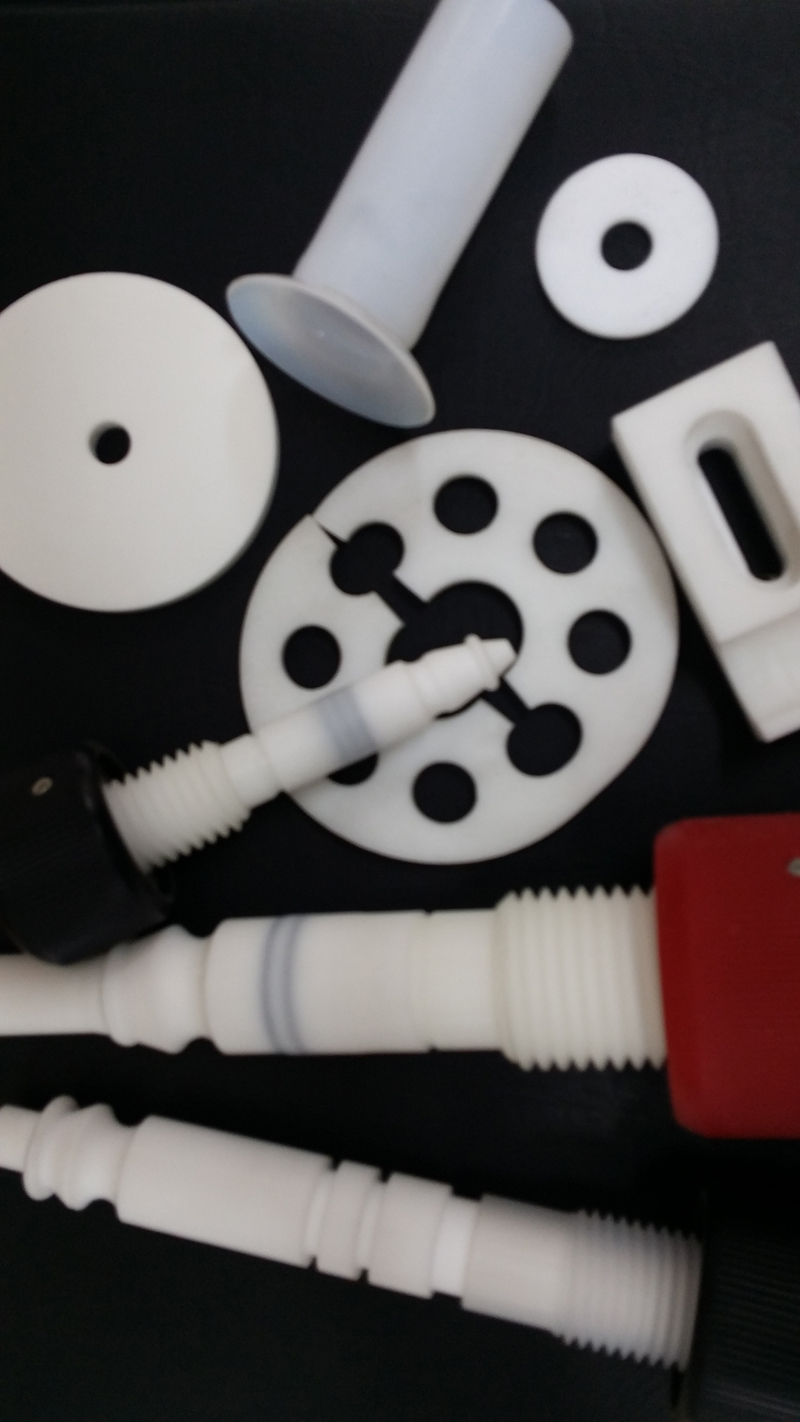

설명

테프론는 불소수지의 전수요 중 60%를 차지하는 가장 대표적인 불소수지로, 내열성 ·내한성·내약품성·저마찰 특성·비점착성·전기적 성질등이 뛰어나 그 특성은 지극히 독특하다.
수요로서는 그 뛰어난 특성상, 여러 가지의 특성을 동시에 필요로 하는 경우 (내열성 + 전기 특성, 내약품성+ 내열성, 비점착성 + 내열성등 )에 주로 사용되어 구체적으로는, 화학공업이나 반도체 산업의 내약품·내용제성을 필요로 하는 용도등을 들 수 있다.

특성

  • 연속 사용 온도 = 260℃
  • 저마찰 특성
  • 뛰어난 내약품성
  • 전기적 특성
  • 비흡수성
  • 내후성·비점착성이 뛰어남

불소수지의 특성(Characteristics of Fluororesins)

  • 내열성 : 내열성의 기준인 고온 연속 사용 온도가 PTFE 및 PFA의 경우 260 °C, FEP는 200 °C이며 ETFE는 160 °C이다.
  • 저온특성 : 매우 낮은 온도(-196 °C)에서도 5%정도가 늘어나며 그런한 조건에서의 내충격성은 다른 어떤 수지보다 우수하다.
  • 화학 약품 내성 : 거의 대부분의 화학 약품 및 용제에 대해 안정적이다.
  • 비점착성 : 표면 여너지가 고체 재료중에서 가장 작아 점착성 및 이형성이 우수하다.
  • 저마찰성 : 고체 재료중에서 마찰계수가 가장 낮다. 내마모성은 유리 수지, 탄소 섬유, 흑연 등의 금속가루 등 무기계 충전제를 추가하면 개선할 수 있어 열악한 환경 조건에서도 사용할 수 있다.
  • 전기적 특성 : 고체 절연 재료중 최소의 유전율, 손실률을 갖고 있어 폭 넓은 주파수, 온도에도 안정적이며 체적 및 표면 저항률은 최대치를 나타낸다.
  • 난연성 : 한계산수지수(LOI)가 95% 이상인 난연성 재료이다. 연소 에너지가 매우 낮아 화재 발생시에도 불길이 번지는 2차적 화재 원인이 되지 않는다.
  • 순수성 : 순수성 충전재가 포함된 일부 품목을 제외하고 테프론은 일반적으로 화학적으로 불활성이며 또 순수하다. 오염의 원인이 되는 가소제, 안정제, 윤활제, 산화방지제 등의 첨가제가 전혀 들어 있지 않다.

특성일람표

특성일람표
항목 단 위 ASTM 시험법 테프론®
PTFE수지 		테프론®
PFA수지		 테프론®
FEP수지		 테프론®
ETFE수지
기계적성질 비중 - D792 2.14~2.20 2.12~2.17 2.12~2.17 1.70~1.72
융점 °C D3418 327 300~310 250~270 255~280
기계적성질 인장강도 MPa D638 27~35 24~35 20~32 2100~400
신장률 % D638 250~400 300~400 250~300 250~300
압축강도 MPa D695 12 16~17 15 49.1
국곡탄성률 MPa D790 550 660~690 650 1,400
충격강도 J/m D256 160 파괴안됨 파괴안됨 파괴안됨
경도 듀로미터 D2240 D50~55 D60 D55 D75
정마찰계수 - - 0.05 - - -
동마찰계수
(0.7MPa,3m/분)		 - D1894 0.1 0.2 0.3 0.4
열적성질 열전도율 W/m'k C177 0.25 0.25 0.25 0.24
비율 J/g'k D240 1.05 1.05 1.17 1.9~2.0
선팽창계수 10~5/k D696 10 12 8.3~10.5 5.9
연속사용온도 °C - 260 260 200 150~180
열변형온도0.45MPa °C D648 121 74 72 104
열변형온도1.81MPa °C D648 55 47 50 74
전기적성질 유전율1MHz - D150 <2.1 <2.1 <2.1 2.59
손실률1MHz - D150 <0.0002 <0.0003 <0.0005 <0.005
체적저항률 - D257 >1018 >1018 >1018 >1017
표면저항률 - D257 >1016 >1016 >1016 >1016
절연파괴강도 KV/mm D149 19 20~24 20~24 16
아크내성 3.2mm두께 sec D495 >300 >300 75 75
기타 내약품성 - D543 우수 우수 우수 우수
한계산소지수 % D2863 >95 >95 >95 30~32
흡수성 % D570 <0.01 <0.03 <0.01 <0.0029

* 이 데이터는 대치표로서 규격치가 아닙니다.
